Ученые из Университета Фудань разработали чип памяти толщиной в три атома

Производители процессоров теперь могут соединять микросхемы памяти и вычислительные блоки на одной подложке или даже на одном кристалле Новейшие разработки включают применение тонкого слоя памяти типа NOR который интегрируется на обычную кремниевую микросхему китай китайскиеученые китайскиетехнологии nand Подробнее

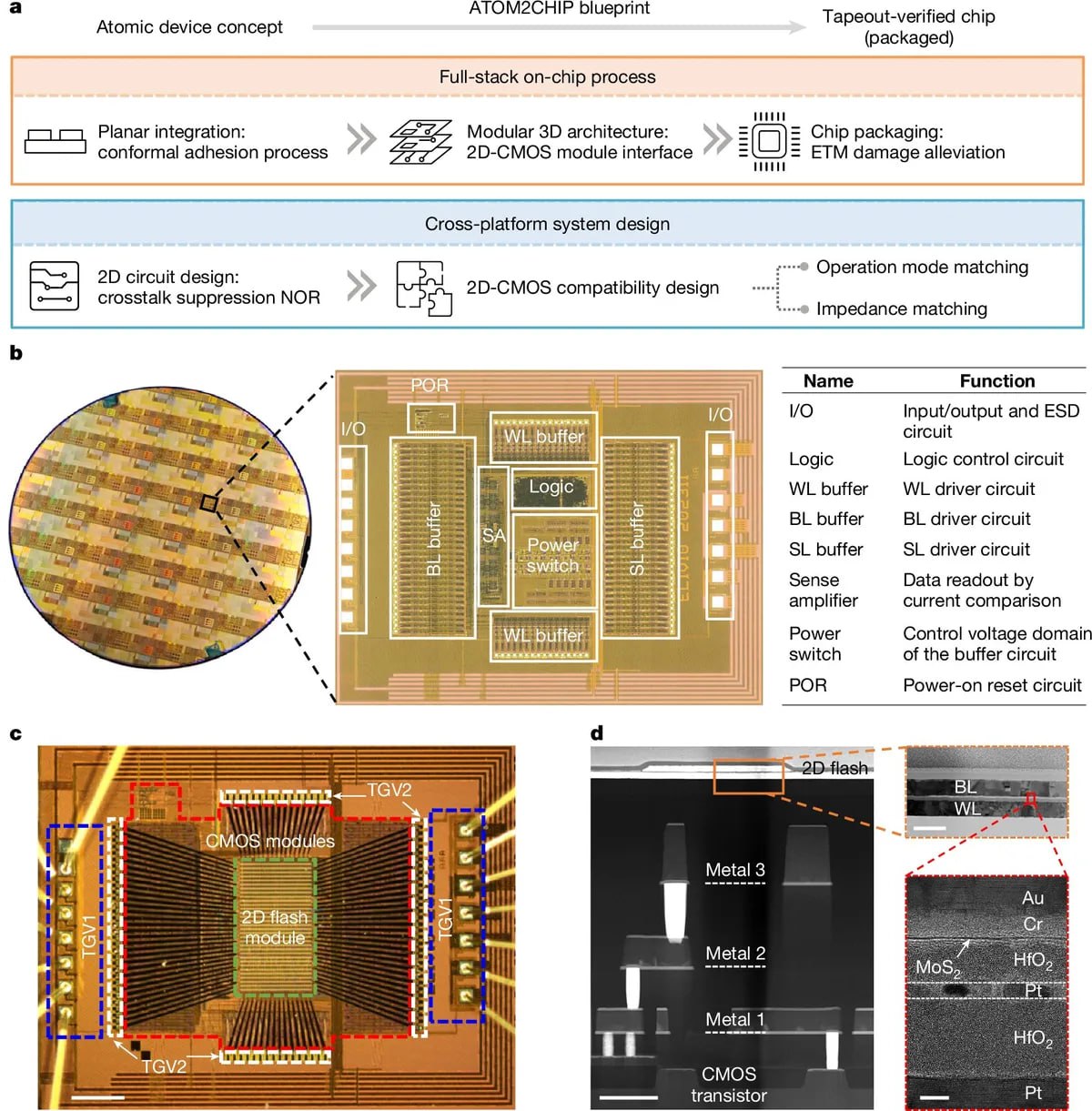

Атомарная память на кристалле процессора Ученые из Фуданьского университета в Шанхае разработали технологию ATOM2CHIP которая позволяет нанести сверхтонкий слой из сульфида молибдена толщиной в один атом поверх обычного кремниевого кристалла с КМОП структурами выполненного по 130 нм технологии В итоге получается чип с пленкой молибдена которая выступает в роли NOR память связанной с блоками процессора напрямую 32 разрядным интерфейсом Уже сейчас выход годных кристаллов составляет 94 34 более чем достаточно для массового производства При этом частота тестовых чипов порядка 5 МГц и они крайне экономичны для записи каждого бита тратится не более 0 644 пикоджоулей энергии и всего 20 нс а ресурс превышает 100 000 циклов Сейчас ученые занимаются полировкой технологии которая может перевернуть мир экономичных IoT устройств Мой Компьютер
